AD800 シリーズは、高精度モーション コントロールとさまざまな産業用途向けに設計された汎用ベクトル制御ドライブです。-このドライブは、高速応答、幅広いグリッド適応性、さまざまな動作条件にわたって優れたパフォーマンスを提供します。このドライブは高度なベクトル制御技術を備えており、スムーズなトルク出力と正確な速度調整を実現します。誘導モーターと永久磁石同期モーターの両方をサポートしているため、最新のオートメーション システムにとって非常に汎用性が高くなります。
特徴

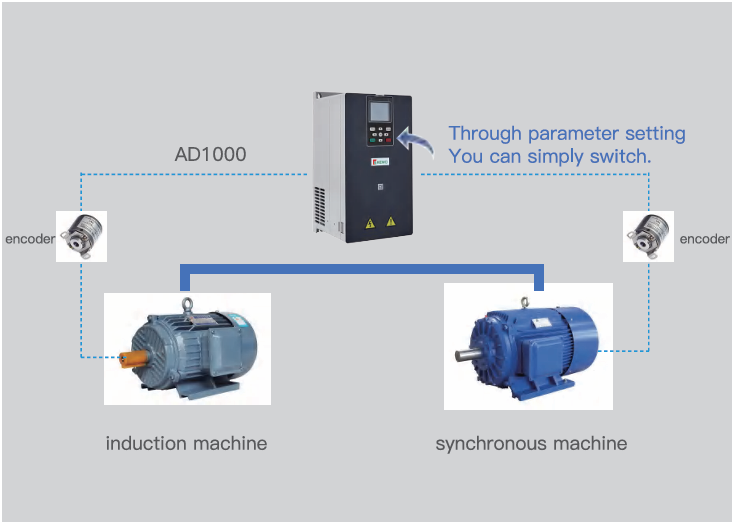

- 多彩なモーター制御：幅広い種類のモーターを制御できます。
- 豊富な制御モード：誘導電動機（VF、SVC、FVC）および同期電動機（IPM/SPM：VVC、SVC、FVC）の制御をサポート。
- 高性能 PM モーターのサポート: 永久磁石 (PM) モーターの高速制御と回転速度の追跡が可能です。-
1.過励磁機能により、制動抵抗器なしで緊急制動が可能です。
2.0.75～22kW(G)はブレーキトランジスタを標準装備、30kW～75kW(G)はオプションとなります。
1.高い始動トルク: 高度な電流ベクトル制御と正確なモーターパラメータ識別を利用して、高い始動トルクを実現します。

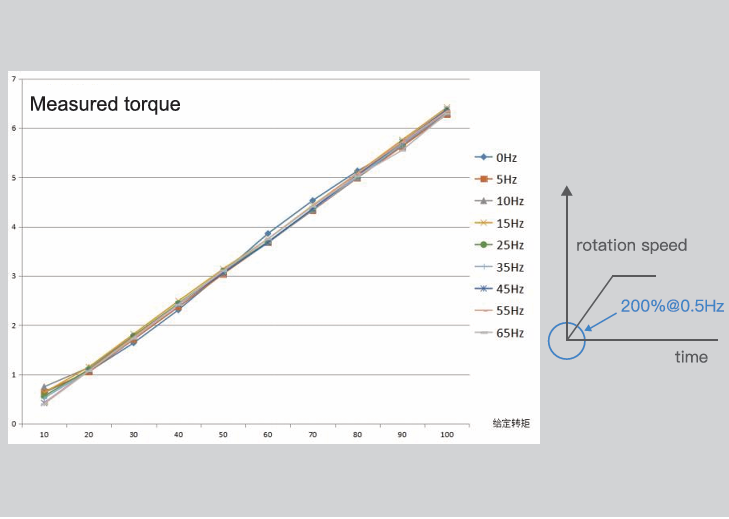

2.高精度の広い速度範囲: センサレスベクトル制御 (SVC) の場合は 0.3Hz (速度範囲 1:200)、エンコーダ付き磁束ベクトル制御 (FVC) の場合は 0Hz (速度範囲 1:1000) で 200% のトルクを達成します。
3.独自のトルク制御アルゴリズム：誘導電動機SVCは、独自のアルゴリズムによりFVCのトルク精度と直線性を一致させ、±3％という驚異的な精度を実現しました。
4.ゼロ-速度張力制御: ゼロ速度でも誘導モーターに安定した張力制御を提供します。

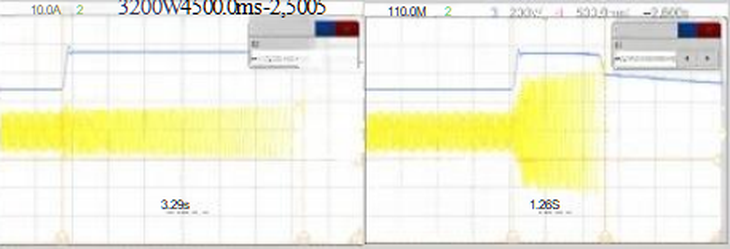

1. 追加のハードウェアに依存することなく、ドライブはモーターの回転方向と速度を迅速 (200 ミリ秒以内) かつ正確に検出できます。
2.IM (誘導モーター) と PM (永久磁石モーター) の両方と互換性があり、多様なアプリケーション要件を満たすために複数のトラッキング モードをサポートします。

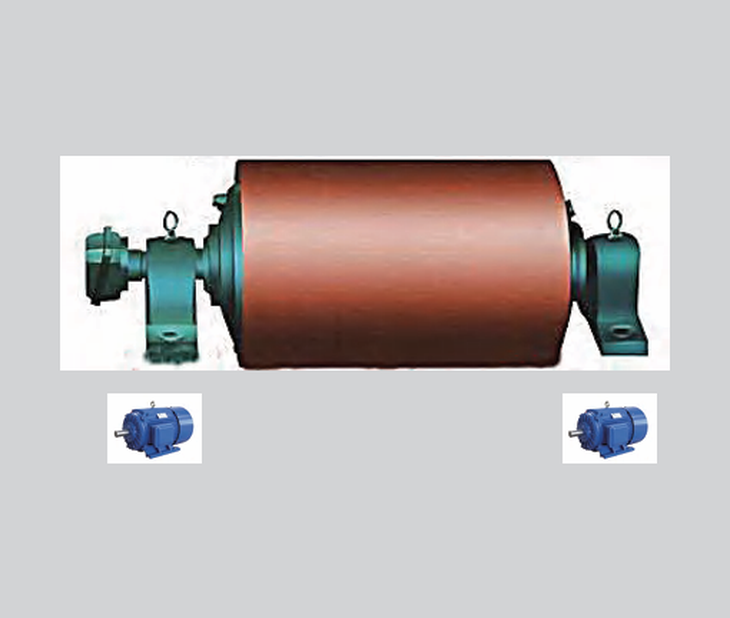

2 つ以上のモーターが同じ負荷を駆動し、バランスの取れた負荷分散が必要な場合、システムは協調動作のためのマスター スレーブ制御をサポートします。{0}
1.マスター速度 – フレキシブルカップリング用途向けのスレーブ速度モード。
2.マスター速度 – リジッドカップリング構成のスレーブトルクモード。
これにより、スムーズな同期、正確な負荷分散、およびシステムの安定性の向上が保証されます。

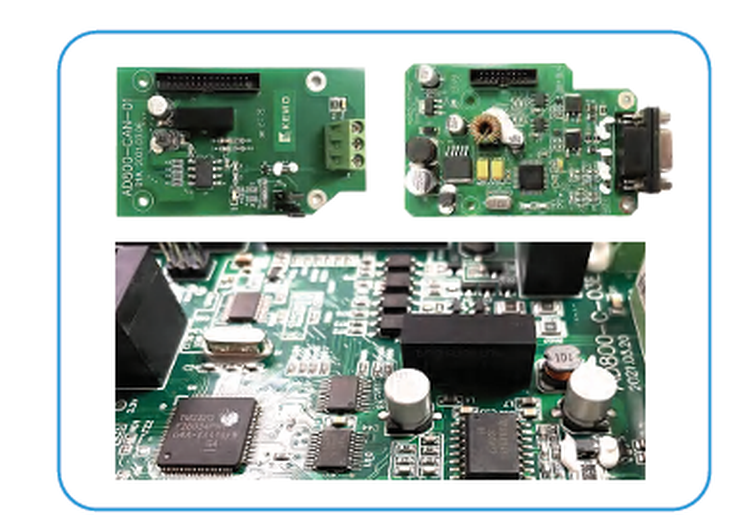

すべての回路基板には、IEC 60721-3-3 クラス 3C2 規格に準拠した 100% コンフォーマル コーティングが施されており、湿気、腐食、粉塵に対する耐性が強化され、過酷な産業環境でも信頼性の高い動作を実現します。
1.全モデルにRS485通信が標準装備されており、オプションで絶縁設計も可能です。
2.オプションの Profibus-DP および CAN 通信カードは、接続性を強化するためにサポートされています。
3. このドライブは複数の PG カードもサポートしているため、正確な速度閉ループ制御を簡単に実現できます。-
仕様
|
アイテム |
仕様 |
|||
|
制御モード |
制御モード |
オープンループのSVC |
V/F制御 |
閉ループベクトル制御 |
|
始動トルク |
0.5Hz 180% |
0.5Hz 150% |
0.00Hz 180% |
|
|
速度調整範囲 |
1:100 |
1:100 |
1:1000 |
|
|
速度安定化 精度 |
±0.02% |
|||
|
トルク精度 |
いいえ |
いいえ |
±5% |
|
|
モーターの種類 |
一般誘導電動機、永久磁石同期電動機（PMSM）* |
|||
|
機能設計 |
最高周波数 |
一般ベクトル制御：400Hz V/f制御：4000Hz |
||
|
周波数分解能 |
デジタル設定：0.01Hz アナログ設定：最大×0.025% |
|||
|
キャリア周波数 |
0.5K-16KHz、キャリア周波数は温度によって自動的に調整可能 |
|||
|
周波数基準の設定方法 |
制御盤デジタル、アナログAI1、AI2、制御盤ポテンショメータ、UP/DN制御、通信、PLCパルス周波数 |
|||
|
加減速特性 |
直線カーブとS字カーブの加速。 /減速。モード、時間範囲: 0.0 ～ 65000S。 |
|||
|
V/Fカーブ |
3 モード: リニア、マルチポイント、N パワー |
|||
|
V/F分離 |
2回分離：全分離、半分離 |
|||
|
直流制動 |
直流制動周波数：0.0～300Hz、直流制動電流：0.0％～100％ |
|||
|
ブレーキユニット |
4T22G（22kw）までは標準内蔵、4T30G～4T75G（30kw～75kw）はオプション内蔵、4T93G（95kw）以上は外付けとなります。 |
|||
|
ジョグ機能 |
ジョブ周波数範囲：0.0～50.0Hz、ジョグの加減速時間 |
|||
|
設定されたPID関数 |
圧力、流量、温度の閉ループ制御を簡単に実行できます。 |
|||
|
PLC倍速 |
内蔵 PLC またはターミナル制御により 16 セグメント速度を実現します。 |
|||
|
共通直流バス |
複数のドライブはエネルギーバランスのために 1 つの DC バスを使用します。 |
|||
|
自動電圧調整 (AVR) |
系統変動時に出力電圧を一定に保つことが可能 |
|||
|
過負荷耐性機能 |
Gタイプモデル：定格電流150％（60秒）、定格電流180％（3秒）、 Pタイプモデル：定格電流120％（60秒）、定格電流150％（3秒） |
|||
|
過電流、過電圧時のストール保護制御 |
過電流、過電圧を防止するために、運転電流、電圧の制限自動化を頻繁に実施 |
|||
|
急速電流制限機能 |
ACドライブを保護するためにIGBTモジュールの破損を最小限に抑え、過電流障害を最大限に軽減します。 |
|||
|
トルク制限とトルク制御 |
「ショベル」の特徴として、モーター走行中に自動的にトルク制限を行います。トルク制御は閉ループベクトル制御モードで使用できます。 |
|||
|
環境 |
申込サイト |
屋内、日光の当たらないこと、塵埃のないこと、腐食性ガスのないこと、引火性ガスのないこと、油、水蒸気のないこと、水没のないこと |
||
|
高度 |
標高1000m下流 |
|||
|
環境温度 |
-10 度 -+40 度、40 ～ 50 度で電力が低下し、1 度増加すると定格電流が 1% 低下します。 |
|||
|
湿度 |
95%以下、結露なし。 |
|||
|
ストレージ |
-40-+70度 |
|||
|
IP評価 |
IP20 |
|||
寸法
図1
|
AC駆動モデル |
取付穴位置 mm |
外形寸法 mm |
取付ボルト mm |
図/寸法 |
||||||
|
G |
H |
A |
B |
C |
||||||
|
AD800 シリーズ単相 220V- |
||||||||||
|
AD800-2T0.75GB |
117 |
210 |
130 |
220 |
165 |
M4 |
図1 |
|||
|
AD800-2T1.5GB |
||||||||||
|
AD800-2T2.2GB |
||||||||||
|
AD800-2T3.7GB |
140 |
260 |
160 |
270 |
165 |
M5 |
図1 |
|||
|
AD800-2T5.5GB |
||||||||||
|
AD800-2T7.5GB |
140 |
350 |
210 |
370 |
178 |
M6 |
図. 1 |
|||
|
AD800-2T11GB |
||||||||||
|
AD800-2T15G |
200 |
410 |
270 |
430 |
225 |
M6 |
図. 1 |
|||
|
AD800-2T18.5G |
||||||||||
|
AD800-2T22G |
200 |
500 |
290 |
520 |
225 |
M8 |
図. 1 |
|||
|
AD800-2T30G |
||||||||||
|
AD800-2T37G |
250 |
580 |
352 |
600 |
285 |
M8 |
図. 1 |
|||
|
AD800-2T45G |
||||||||||
|
AD800-2T55G |
300 |
700 |
458 |
720 |
310 |
M8 |
図. 1 |
|||
|
AD800-2T75G |
||||||||||
|
AD800シリーズ 三相380V |
||||||||||
|
AD800-4T0.7GB |
117 |
210 |
130 |
220 |
165 |
M4 |
図. 1 |
|||
|
AD800-4T1.5GB |
||||||||||
|
AD800-4T2.2GB |
||||||||||
|
AD800-4T3.7GB AD800-4T5.5PB |
||||||||||
|
AD800-4T5.5GB AD800-4T7.5PB AD800-4T7.5GB AD800-4T11PB |
140 |
260 |
160 |
270 |
190 |
M5 |
図. 1 |
|||
|
AD800-4T11GB AD800-4T15PB AD800-4T15GB AD800-4T18.5PB |
140 |
355 |
210 |
370 |
190 |
M6 |
図. 1 |
|||
|
AD800-4T18.5G AD800-4T22P AD800-4T22G AD800-4T30P AD800-4T30G AD800-4T37P |
200 |
410 |
270 |
430 |
235 |
M6 |
図. 1 |
|||
|
AD800-4T37G AD800-4T45P |
200 |
500 |
290 |
520 |
265 |
M8 |
図. 1 |
|||
|
AD800-4T45G AD800-4T55P AD800-4T55G AD800-4T75P |
250 |
560 |
352 |
580 |
295 |
M8 |
図. 1 |
|||
|
AD800-4T75G AD800-4T93P AD800-4T93G AD800-4T110P AD800-4T110G AD800-4T132P |
300 |
700 |
458 |
720 |
320 |
M8 |
図. 1 |
|||
|
AD800-4T132G AD800-4T160P |
400 |
700 |
508 |
720 |
360 |
M8 |
図. 1 |
|||
|
AD800-4T160G-C AD800-4T185P-C |
||||||||||
|
AD800-4T160G AD800-4T185P AD800-4T185G AD800-4T200P |
490 |
-- |
550 |
1160 |
370 |
M12 |
図. 1 |
|||
|
AD800-4T200G AD800-4T220P AD800-4T220G AD800-4T250P |
530 |
-- |
590 |
1200 |
370 |
M12 |
図. 1 |
|||
|
AD800-4T250G AD800-4T280P AD800-4T280G AD800-4T315P AD800-4T315G AD800-4T355P |
660 |
-- |
710 |
1450 |
410 |
M12 |
図. 1 |
|||
|
AD800-4T355G AD800-4T400P AD800-4T400G AD800-4T450P |
770 |
-- |
832 |
1850 |
410 |
M16 |
図. 1 |
|||
